BO MẠCH ĐIỀU KHIỂN CÔNG NGHIỆP ESP32-S3

MicroSnow ESP32-S3 Relay 1CH là bo mạch điều khiển công nghiệp tích hợp WiFi, Bluetooth, RS485 và 1 kênh rơle, phù hợp cho các hệ thống IoT, tự động hóa công nghiệp, điều khiển thiết bị từ xa và giám sát máy móc.

Sản phẩm sử dụng vi điều khiển ESP32-S3, thiết kế dạng module công nghiệp, có nguồn cách ly và bảo vệ quang cách ly, giúp tăng độ an toàn và ổn định khi kết nối với thiết bị bên ngoài. Bo mạch có thể sử dụng độc lập hoặc tích hợp vào hệ thống điều khiển lớn thông qua WiFi, Bluetooth hoặc giao tiếp RS485.

Thiết kế dạng vỏ module lắp thanh DIN, thuận tiện lắp đặt trong tủ điện và các hệ thống điều khiển công nghiệp.

1. Đặc điểm nổi bật

Tích hợp ESP32-S3

Bo mạch sử dụng nền tảng ESP32-S3, phù hợp để phát triển các ứng dụng điều khiển và IoT.

Có thể sử dụng trong các hệ thống:

• Điều khiển thiết bị qua WiFi.
• Điều khiển bằng Bluetooth.
• Giao tiếp thiết bị công nghiệp qua RS485.
• Điều khiển rơle từ xa.
• Giám sát và điều khiển máy móc.
• Kết nối cảm biến và thiết bị ngoại vi.
• Xây dựng hệ thống IoT công nghiệp.
• Tích hợp với hệ thống tự động hóa.

WiFi

ESP32-S3 hỗ trợ kết nối mạng WiFi, cho phép thiết bị có thể được điều khiển và giám sát từ xa thông qua mạng nội bộ hoặc hệ thống IoT được xây dựng tương ứng.

Có thể ứng dụng để:

• Bật/tắt thiết bị từ điện thoại hoặc máy tính.
• Điều khiển thiết bị trong mạng LAN.
• Kết nối với máy chủ IoT.
• Gửi và nhận dữ liệu qua mạng.
• Xây dựng hệ thống điều khiển từ xa.

Bluetooth

Tích hợp Bluetooth giúp thiết bị có thể giao tiếp không dây với các thiết bị tương thích trong phạm vi phù hợp.

Có thể sử dụng Bluetooth trong các ứng dụng cấu hình, điều khiển hoặc truyền dữ liệu tùy theo phần mềm được lập trình trên ESP32-S3.

Giao tiếp RS485

Bo mạch được tích hợp RS485, phù hợp với các hệ thống tự động hóa và thiết bị công nghiệp cần truyền dữ liệu trên đường dây dài.

RS485 có thể được sử dụng để kết nối với:

• PLC.
• Biến tần.
• Đồng hồ đo.
• Cảm biến công nghiệp.
• Bộ điều khiển.
• Thiết bị Modbus RTU.
• Các thiết bị tự động hóa khác.

Đặc biệt phù hợp với hệ thống sử dụng Modbus RTU/RS485 khi được lập trình tương ứng.

2. Rơle điều khiển 1 kênh

Bo mạch được trang bị 1 rơle công suất, cho phép ESP32-S3 điều khiển thiết bị bên ngoài.

Trên hình sản phẩm, rơle sử dụng loại:

HLS8L-DC5V-S-C

Thông số in trên rơle:

• Điện áp cuộn hút: DC 5V
• Tải định mức: 10A 250VAC
• Tải: 15A 120VAC
• Tải DC: 10A 30VDC
• Một thông số khác được in trên rơle: 7A 250VAC

Lưu ý: Khả năng đóng cắt thực tế còn phụ thuộc loại tải, dòng khởi động, tải cảm, phương pháp đấu nối và điều kiện làm việc. Không nên hiểu thông số dòng rơle là dòng tải áp dụng cho mọi loại thiết bị.

Rơle có thể dùng để điều khiển:

• Đèn.
• Quạt.
• Van điện.
• Bơm.
• Contactor.
• Thiết bị điện.
• Máy móc công nghiệp.
• Hệ thống chiếu sáng.
• Thiết bị điều khiển khác.

Với tải công suất lớn hoặc tải có dòng khởi động cao, nên sử dụng contactor hoặc rơle trung gian phù hợp, thay vì đấu trực tiếp qua rơle trên bo mạch.

3. Nguồn cách ly và bảo vệ

Bo mạch được thiết kế hướng tới các ứng dụng điều khiển công nghiệp với:

• Nguồn cách ly.
• Bảo vệ quang cách ly.
• Mạch điều khiển ESP32-S3 tách biệt với phần tải rơle.
• Tăng độ an toàn khi giao tiếp với thiết bị bên ngoài.
• Giảm ảnh hưởng của nhiễu từ phần công suất đến mạch điều khiển.

Đây là ưu điểm quan trọng khi sử dụng bo mạch trong tủ điện, máy móc và hệ thống tự động hóa công nghiệp.

4. Thiết kế dạng module công nghiệp

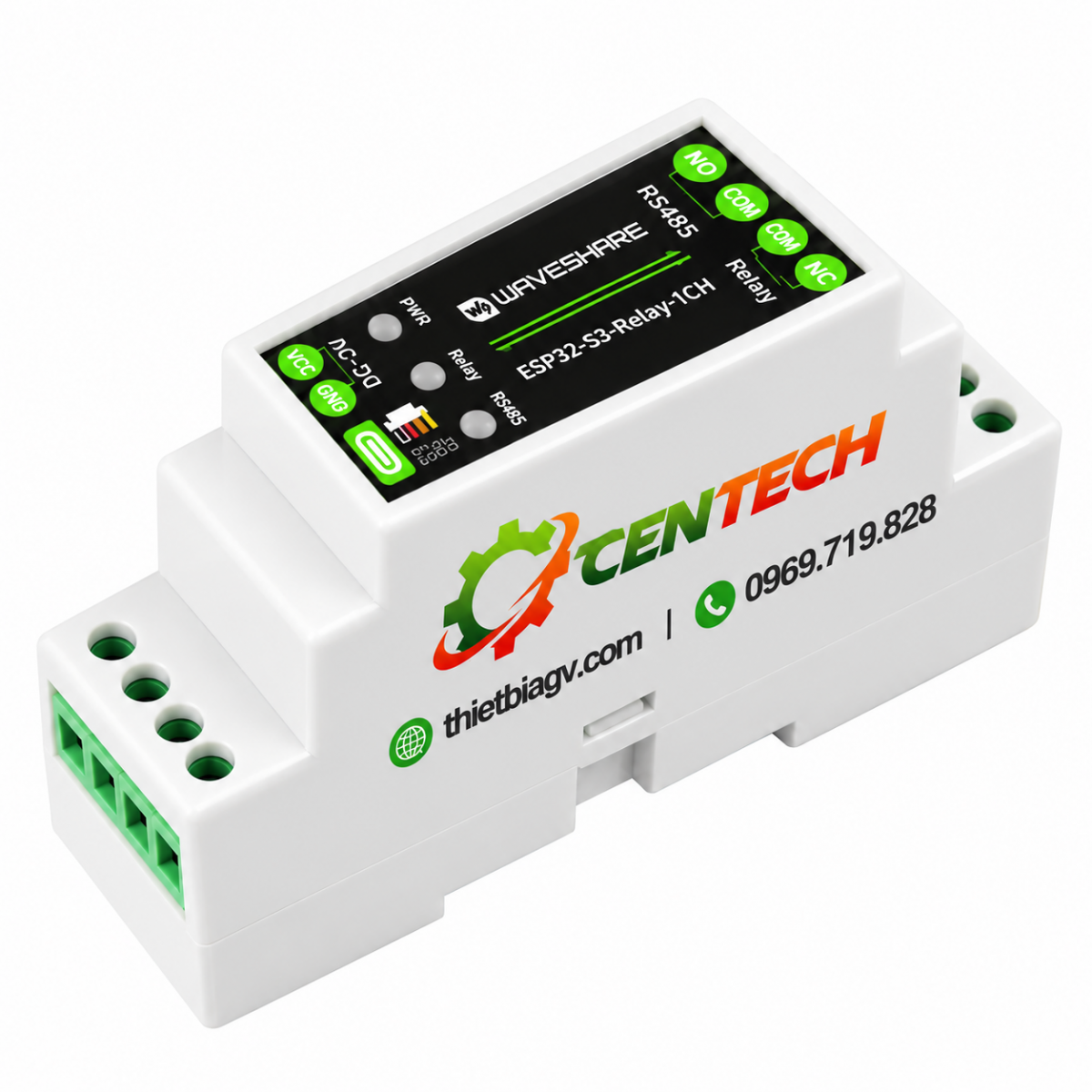

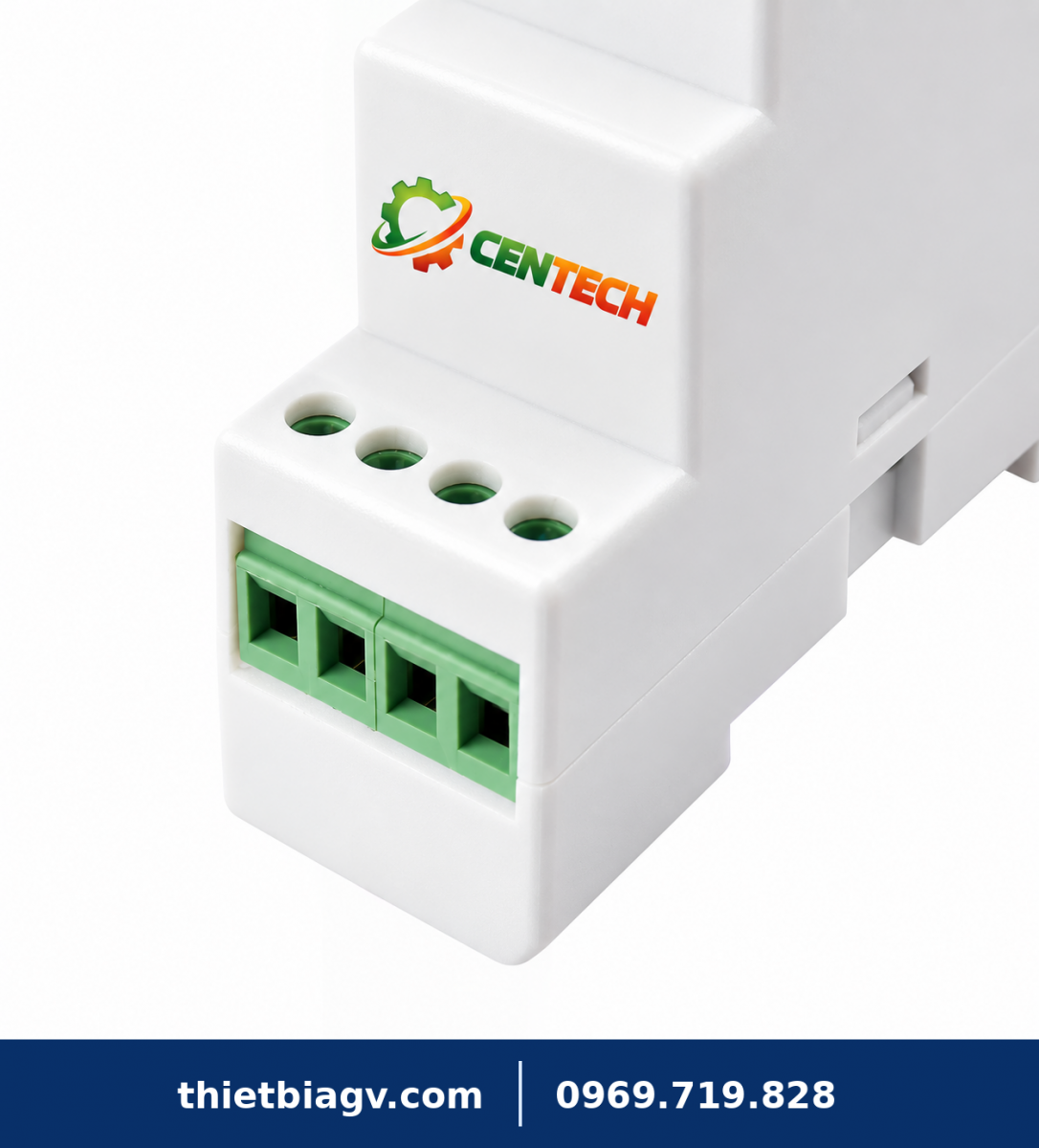

Bo mạch được thiết kế với vỏ bảo vệ màu trắng, các đầu nối dạng terminal và kiểu lắp đặt phù hợp với thanh DIN.

Ưu điểm:

• Gọn gàng khi lắp trong tủ điện.
• Dễ cố định trên thanh DIN.
• Thuận tiện đấu dây.
• Dễ bảo trì và thay thế.
• Phù hợp với hệ thống điều khiển công nghiệp.
• Có thể bố trí nhiều module trong cùng một tủ điện.

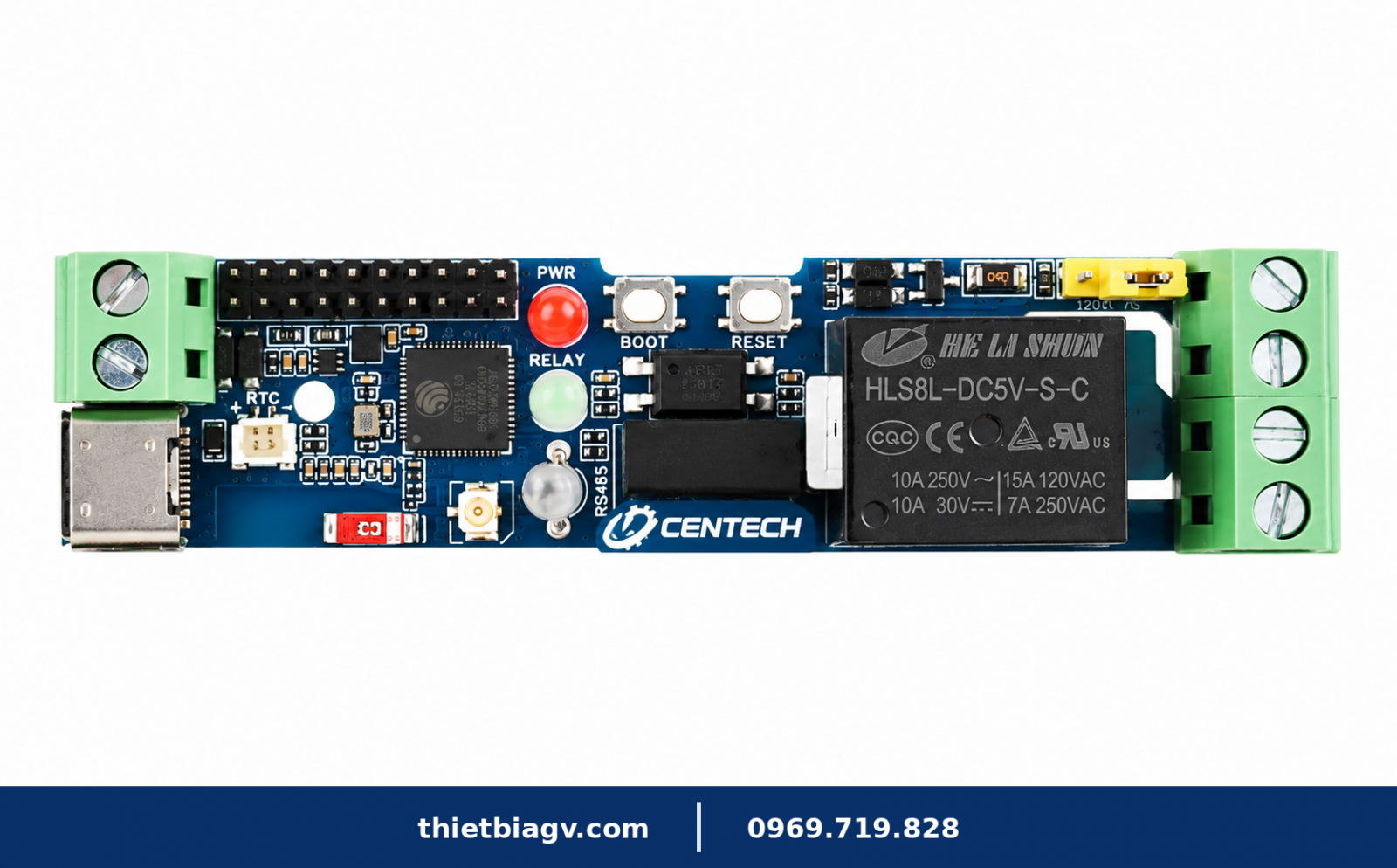

5. Các giao diện và chức năng trên bo mạch

Qua hình ảnh sản phẩm, bo mạch được trang bị các khu vực chức năng chính:

USB Type-C

Cổng USB Type-C được bố trí trên bo mạch, thuận tiện cho việc kết nối với máy tính và phát triển chương trình tùy theo cấu hình firmware/phần mềm của module.

Có thể sử dụng trong quá trình:

• Lập trình ESP32-S3.
• Nạp firmware.
• Kiểm tra thiết bị.
• Phát triển ứng dụng.
• Debug hệ thống.

Nút BOOT

Bo mạch có nút BOOT, phục vụ quá trình nạp chương trình hoặc đưa ESP32-S3 vào chế độ phù hợp khi phát triển firmware.

Nút RESET

Nút RESET giúp khởi động lại module mà không cần ngắt nguồn.

Đèn LED trạng thái

Bo mạch được trang bị các đèn LED để hiển thị trạng thái nguồn và hoạt động của rơle, giúp người sử dụng dễ dàng kiểm tra nhanh tình trạng thiết bị.

RS485

Cổng giao tiếp RS485 được bố trí trên bo mạch, phù hợp để kết nối với các thiết bị công nghiệp.

- Sản phẩm tham khảo thêm: Module Relay 30A 1 Kênh 2 Kênh

- Video sản phẩm:

6. Ứng dụng thực tế

Bo điều khiển ESP32-S3 Relay 1CH có thể sử dụng trong nhiều hệ thống tự động hóa.

Điều khiển thiết bị từ xa

Kết nối module với WiFi để điều khiển:

• Đèn.
• Quạt.
• Máy bơm.
• Van điện.
• Thiết bị điện.
• Máy móc.

Người dùng có thể xây dựng giao diện điều khiển trên điện thoại, máy tính hoặc hệ thống web tùy theo phần mềm được lập trình.

IoT công nghiệp

Có thể sử dụng module làm bộ điều khiển trong hệ thống:

Cảm biến → ESP32-S3 → WiFi/RS485 → Server → Điều khiển rơle

Ví dụ:

• Giám sát nhiệt độ.
• Giám sát độ ẩm.
• Điều khiển quạt.
• Điều khiển bơm.
• Cảnh báo sự cố.
• Điều khiển thiết bị từ xa.

Tủ điện tự động hóa

Module dạng DIN rất phù hợp để tích hợp vào:

• Tủ điều khiển máy.
• Tủ điện công nghiệp.
• Tủ IoT.
• Tủ giám sát.
• Hệ thống nhà xưởng.
• Hệ thống kho thông minh.

Kết nối thiết bị RS485

Có thể sử dụng ESP32-S3 làm bộ chuyển tiếp hoặc bộ điều khiển giữa hệ thống WiFi và thiết bị RS485 khi được lập trình phù hợp.

Ví dụ:

Thiết bị RS485 → ESP32-S3 → WiFi → Máy chủ

hoặc:

Điện thoại/Web → WiFi → ESP32-S3 → RS485 → Thiết bị công nghiệp

7. Thông số kỹ thuật

Lưu ý: Các thông số về điện áp cấp nguồn, dòng tiêu thụ, sơ đồ chân và giới hạn giao tiếp cần đối chiếu đúng phiên bản module thực tế trước khi đấu nối. Không nên tự suy đoán thông số chưa được nhà sản xuất công bố.

8. Ưu điểm của ESP32-S3 Relay 1CH

• Tích hợp WiFi + Bluetooth + RS485 trên cùng một module.
• Có 1 kênh rơle công suất.
• Sử dụng ESP32-S3, thuận tiện phát triển ứng dụng IoT.
• Hỗ trợ điều khiển thiết bị từ xa qua WiFi.
• Có giao tiếp RS485 cho hệ thống công nghiệp.
• Thiết kế dạng module, dễ lắp đặt.
• Có nguồn cách ly.
• Có bảo vệ quang cách ly.
• Có nút BOOT và RESET.
• Có USB Type-C thuận tiện cho quá trình phát triển.
• Có đèn LED hiển thị trạng thái.
• Phù hợp với tủ điện và hệ thống tự động hóa.

9. Một số mô hình ứng dụng

Mô hình 1: Điều khiển thiết bị qua WiFi

Điện thoại / Máy tính
↓
WiFi
↓
ESP32-S3
↓
Rơle
↓
Đèn / Quạt / Bơm / Van

Mô hình 2: Kết nối thiết bị RS485

Thiết bị công nghiệp
↓
RS485
↓
ESP32-S3
↓
WiFi
↓
Hệ thống quản lý / Server

Mô hình 3: IoT công nghiệp

Cảm biến
↓
ESP32-S3
↓
Xử lý dữ liệu
↓
WiFi / RS485
↓
Server / Phần mềm quản lý
↓
Điều khiển rơle

10. Lưu ý khi sử dụng

1. Kiểm tra chính xác điện áp cấp nguồn của phiên bản module trước khi đấu điện.
2. Không đấu tải vượt quá khả năng đóng cắt của rơle.
3. Với động cơ, bơm, van điện từ hoặc tải cảm, cần tính đến dòng khởi động và sức điện động ngược.
4. Với tải công suất lớn nên sử dụng contactor hoặc rơle trung gian.
5. Đảm bảo đấu đúng cực và đúng chân RS485.
6. Khi sử dụng trong tủ điện nên bố trí thiết bị hợp lý để đảm bảo tản nhiệt.
7. Không thao tác đấu nối khi thiết bị đang có điện.
8. Đối với hệ thống công nghiệp quan trọng, nên có thêm thiết bị bảo vệ và mạch dừng khẩn cấp phù hợp.
9. Kiểm tra sơ đồ chân của đúng phiên bản sản phẩm trước khi đưa vào vận hành.
