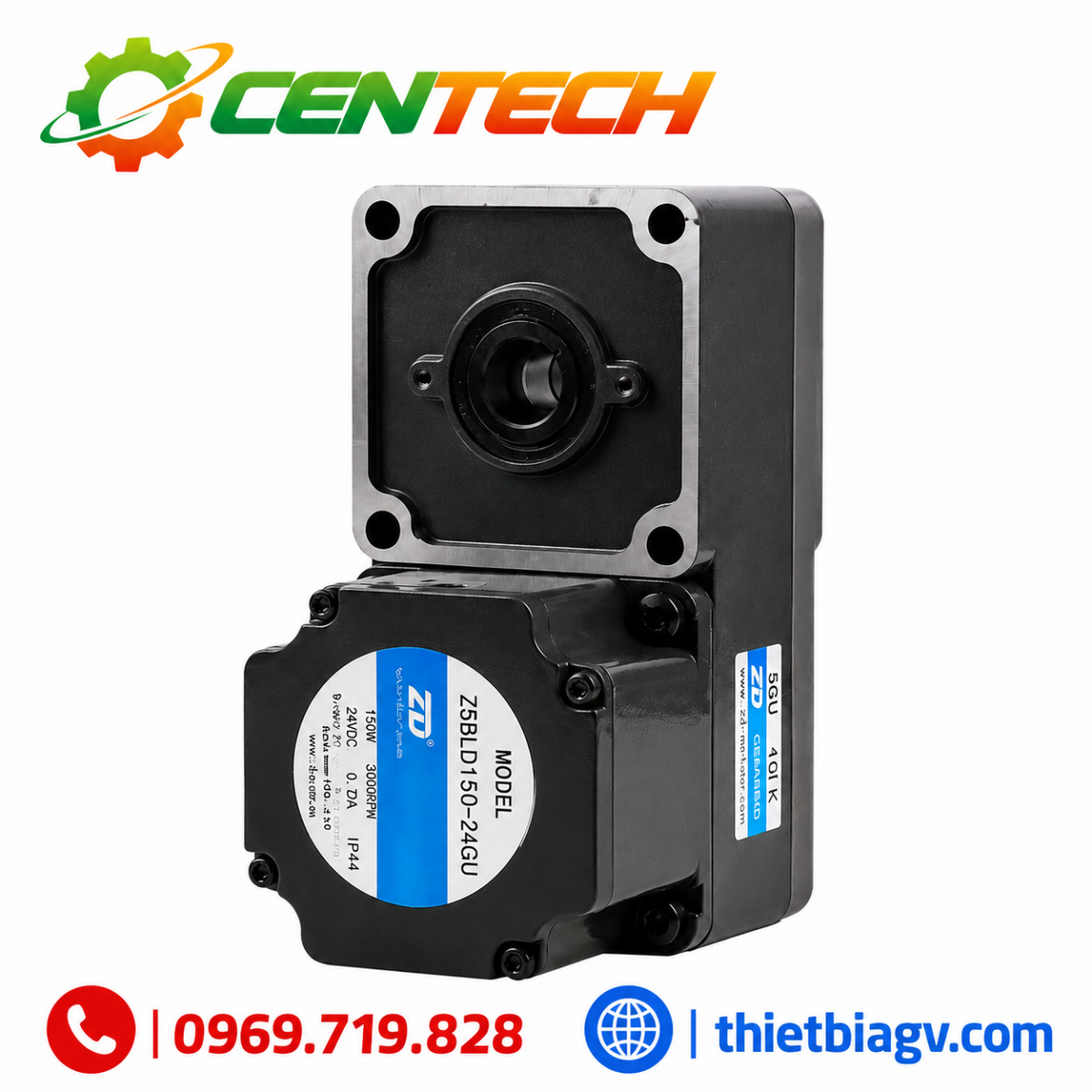

1. Giới thiệu động cơ giảm tốc BLDC 24V 120W hãng ZD

Động cơ giảm tốc BLDC hiệu ứng Hall 24V, trục song song (L), Size Z5 công suất 120W hãng ZD là dòng động cơ truyền động sử dụng công nghệ động cơ điện một chiều không chổi than kết hợp với hộp giảm tốc. Sản phẩm được thiết kế để đáp ứng nhu cầu truyền động trong các hệ thống máy móc công nghiệp, thiết bị tự động hóa và dây chuyền sản xuất cần giải pháp truyền động nhỏ gọn, vận hành ổn định và dễ tích hợp.

Với điện áp hoạt động 24V, công suất 120W và cấu hình trục song song dạng L, động cơ phù hợp để xem xét trong những ứng dụng sử dụng nguồn điện DC, cần truyền chuyển động qua hộp giảm tốc và bố trí thiết bị trong không gian lắp đặt có giới hạn.

Sản phẩm thuộc dòng động cơ giảm tốc BLDC của hãng ZD, sử dụng hiệu ứng Hall để hỗ trợ xác định vị trí rotor trong quá trình vận hành và điều khiển động cơ. Khi kết hợp với bộ điều khiển tương thích, động cơ có thể được ứng dụng trong các hệ thống yêu cầu điều khiển tốc độ và tích hợp với thiết bị điều khiển tự động.

CENTECH cung cấp các giải pháp thiết bị truyền động và linh kiện tự động hóa công nghiệp, hỗ trợ khách hàng lựa chọn động cơ theo nhu cầu sử dụng thực tế.

2. Động cơ giảm tốc BLDC là gì?

BLDC là viết tắt của Brushless DC Motor, nghĩa là động cơ điện một chiều không chổi than. Khác với động cơ DC chổi than truyền thống, động cơ BLDC sử dụng mạch điện tử để chuyển mạch dòng điện qua các cuộn dây, thay vì sử dụng chổi than và cổ góp cơ khí.

Cấu tạo cơ bản của động cơ BLDC gồm rotor có nam châm vĩnh cửu, stator chứa các cuộn dây, hệ thống cảm biến hoặc phương pháp xác định vị trí rotor và bộ điều khiển điện tử.

Trong quá trình hoạt động, bộ điều khiển cấp dòng điện cho các cuộn dây theo trình tự phù hợp để tạo ra từ trường quay. Rotor tương tác với từ trường này và tạo ra chuyển động quay tại trục động cơ.

Đối với dòng động cơ giảm tốc BLDC 24V 120W hãng ZD, động cơ được kết hợp với hộp giảm tốc nhằm điều chỉnh tốc độ quay và tăng mô-men xoắn đầu ra theo tỷ số truyền của hộp số.

Giải pháp này giúp động cơ đáp ứng nhiều nhu cầu truyền động khác nhau, đặc biệt trong các hệ thống máy móc cần tốc độ đầu ra thấp hơn tốc độ động cơ và mô-men xoắn lớn hơn so với khi sử dụng động cơ trực tiếp không qua giảm tốc.

3. Công nghệ hiệu ứng Hall trên động cơ BLDC

Hiệu ứng Hall là công nghệ cảm biến thường được sử dụng để xác định vị trí rotor trong động cơ BLDC.

Các cảm biến Hall phát hiện sự thay đổi của từ trường khi rotor quay. Tín hiệu thu được được gửi về bộ điều khiển để hỗ trợ xác định trạng thái chuyển động của rotor và điều khiển trình tự cấp điện cho các cuộn dây.

Đối với động cơ BLDC có cảm biến Hall, tín hiệu phản hồi vị trí giúp bộ điều khiển thực hiện chuyển mạch điện tử phù hợp. Điều này đặc biệt hữu ích trong các ứng dụng cần khởi động có kiểm soát, duy trì chuyển động ổn định và tích hợp động cơ với hệ thống điều khiển.

Một số lợi ích của công nghệ Hall gồm:

• Hỗ trợ xác định vị trí rotor trong quá trình vận hành.

• Hỗ trợ bộ điều khiển thực hiện chuyển mạch điện tử.

• Tạo điều kiện thuận lợi cho việc điều khiển tốc độ khi sử dụng bộ điều khiển tương thích.

• Phù hợp với các hệ thống truyền động cần phối hợp giữa động cơ và bộ điều khiển.

• Hỗ trợ tích hợp động cơ vào máy móc và dây chuyền tự động hóa.

Hiệu quả điều khiển thực tế phụ thuộc vào cấu hình cảm biến, bộ điều khiển, phương pháp điều khiển và đặc tính tải. Vì vậy, cần sử dụng bộ điều khiển phù hợp với đúng model động cơ ZD 24V 120W.

4. Đặc điểm của động cơ giảm tốc BLDC 24V 120W Size Z5

4.1. Điện áp hoạt động 24V DC

Động cơ sử dụng điện áp danh định 24V DC theo thông tin của sản phẩm. Đây là mức điện áp thường được sử dụng trong các hệ thống điều khiển công nghiệp, thiết bị tự động hóa và các cụm truyền động dùng nguồn điện một chiều.

Khi thiết kế hệ thống cấp nguồn, cần lựa chọn bộ nguồn 24V phù hợp với yêu cầu của động cơ và bộ điều khiển. Nguồn điện phải đáp ứng dòng điện vận hành cũng như dòng điện tăng cao trong quá trình khởi động hoặc khi tải thay đổi.

Không nên chỉ căn cứ vào điện áp để lựa chọn nguồn. Cần kiểm tra dòng điện định mức, dòng điện cực đại và yêu cầu bảo vệ theo tài liệu kỹ thuật của model cụ thể.

4.2. Công suất 120W

Công suất 120W là thông số quan trọng khi lựa chọn động cơ cho hệ thống truyền động.

Công suất phù hợp giúp khách hàng đánh giá sơ bộ khả năng đáp ứng nhu cầu vận hành của máy móc. Tuy nhiên, để xác định động cơ có đáp ứng được tải hay không, cần xem xét thêm tốc độ đầu ra, mô-men xoắn, tỷ số truyền, chu kỳ làm việc và đặc tính tải.

Đối với các ứng dụng có tải nặng khi khởi động, tải thay đổi liên tục hoặc cần dừng và khởi động nhiều lần, việc lựa chọn động cơ phải dựa trên điều kiện vận hành thực tế thay vì chỉ dựa vào công suất 120W.

4.3. Thiết kế trục song song dạng L

Cấu hình trục song song dạng L là đặc điểm về kết cấu truyền động của sản phẩm.

Thiết kế hộp giảm tốc cần được xem xét cùng hướng trục đầu ra, vị trí lắp đặt, khoảng không gian dành cho động cơ và cách liên kết với cơ cấu máy. Việc lựa chọn đúng kiểu trục giúp thuận tiện hơn trong thiết kế cụm truyền động và bố trí các bộ phận cơ khí.

Khi đặt hàng, khách hàng nên xác nhận bản vẽ kích thước, hướng trục, vị trí lỗ bắt vít và kiểu kết nối cơ khí của đúng model để bảo đảm tương thích với thiết bị đang sử dụng.

4.4. Kích thước hộp giảm tốc Size Z5

Size Z5 là thông tin nhận dạng kích cỡ dòng hộp giảm tốc theo cách phân loại của nhà sản xuất.

Thông số này giúp phân biệt cấu hình sản phẩm, nhưng không nên sử dụng riêng Size Z5 để suy ra chính xác kích thước lắp đặt, tỷ số truyền hoặc mô-men xoắn đầu ra.

Để thiết kế hoặc thay thế động cơ trong máy móc hiện có, cần đối chiếu bản vẽ kỹ thuật và mã model đầy đủ của sản phẩm.

4.5. Kết cấu giảm tốc tích hợp

Hộp giảm tốc giúp giảm tốc độ quay và thay đổi mô-men xoắn tại đầu ra. Nhờ đó, động cơ có thể được sử dụng trong các cơ cấu cần chuyển động chậm hơn và lực kéo lớn hơn so với trục động cơ trước giảm tốc.

Tốc độ và mô-men xoắn thực tế phụ thuộc vào tỷ số truyền, hiệu suất hộp giảm tốc và điều kiện tải. Vì vậy, cần xác nhận các thông số này trước khi lựa chọn động cơ cho ứng dụng cụ thể.

5. Thông số kỹ thuật động cơ giảm tốc BLDC ZD 24V 120W

Các thông số dưới đây được tổng hợp từ thông tin nhận diện sản phẩm đã cung cấp. Những thông số chưa có dữ liệu xác nhận cần được kiểm tra theo mã model hoặc catalogue của nhà sản xuất.

Lưu ý: Bảng thông số không thay thế catalogue chính thức. Khách hàng nên cung cấp mã sản phẩm đầy đủ hoặc yêu cầu CENTECH kiểm tra thông số trước khi thiết kế, lắp đặt và vận hành.

6. Ưu điểm của động cơ giảm tốc BLDC có Hall

6.1. Không sử dụng chổi than cơ khí

Động cơ BLDC không sử dụng chổi than và cổ góp cơ khí như động cơ DC chổi than truyền thống. Điều này giúp loại bỏ sự mài mòn chổi than trong quá trình vận hành và giảm nhu cầu bảo trì liên quan đến bộ phận này.

Tuy nhiên, động cơ vẫn cần được kiểm tra định kỳ theo điều kiện sử dụng, đặc biệt đối với hộp giảm tốc, ổ bi, các đầu nối điện và hệ thống làm mát nếu có.

6.2. Hỗ trợ điều khiển tốc độ

Khi kết hợp với bộ điều khiển BLDC tương thích, động cơ có thể được điều khiển tốc độ theo yêu cầu của hệ thống.

Khả năng điều khiển thực tế phụ thuộc vào bộ điều khiển, tín hiệu đặt tốc độ, phương pháp phản hồi và tải vận hành. Do đó, cần kiểm tra phương thức điều khiển được hỗ trợ trước khi tích hợp với PLC, vi điều khiển hoặc bộ điều khiển trung tâm.

6.3. Phù hợp với hệ thống truyền động có giảm tốc

Hộp giảm tốc giúp điều chỉnh tốc độ đầu ra theo tỷ số truyền, hỗ trợ tạo mô-men xoắn cần thiết cho cơ cấu máy.

Đây là giải pháp có thể xem xét cho các thiết bị cần chuyển động có kiểm soát, đặc biệt khi không gian lắp đặt và hướng trục đầu ra là những yếu tố quan trọng.

6.4. Thuận tiện tích hợp vào hệ thống tự động hóa

Động cơ BLDC có Hall có thể được tích hợp vào hệ thống điều khiển khi các thông số điện, tín hiệu cảm biến và giao diện điều khiển tương thích.

Trong quá trình thiết kế, cần xác định rõ yêu cầu về tốc độ, chiều quay, tín hiệu điều khiển, phương pháp dừng và các chức năng bảo vệ để lựa chọn bộ điều khiển phù hợp.

7. Ứng dụng của động cơ giảm tốc BLDC 24V 120W

Với cấu hình động cơ BLDC 24V, công suất 120W, cảm biến Hall và hộp giảm tốc trục song song dạng L Size Z5, sản phẩm có thể được xem xét cho nhiều nhóm ứng dụng truyền động công nghiệp sau khi kiểm tra đầy đủ các thông số tải và lắp đặt.

7.1. Băng tải mini và hệ thống vận chuyển

Động cơ giảm tốc có thể được sử dụng trong các cụm truyền động băng tải nhỏ, cơ cấu cấp liệu hoặc hệ thống vận chuyển sản phẩm.

Khi lựa chọn, cần xác định khối lượng hàng hóa, tốc độ băng tải, đường kính tang kéo, lực cản và thời gian vận hành. Mô-men xoắn đầu ra và khả năng chịu tải của hộp giảm tốc phải đáp ứng yêu cầu thực tế.

7.2. Máy móc tự động hóa

Trong các máy tự động, động cơ có thể đảm nhiệm nhiệm vụ truyền động cho cơ cấu quay, cơ cấu cấp phôi hoặc các bộ phận chuyển động cơ khí.

Khả năng sử dụng phụ thuộc vào độ chính xác điều khiển, chu kỳ làm việc, yêu cầu tăng giảm tốc và đặc tính tải của máy.

7.3. Thiết bị cấp liệu và phân loại sản phẩm

Các hệ thống cấp liệu, phân loại hoặc chuyển sản phẩm có thể sử dụng động cơ giảm tốc để tạo chuyển động cho cơ cấu truyền động.

Với các ứng dụng cần thay đổi tốc độ hoặc phối hợp hoạt động với cảm biến, cần kiểm tra khả năng điều khiển của bộ điều khiển BLDC và phương án kết nối tín hiệu.

7.4. Cơ cấu truyền động trong máy đóng gói

Động cơ giảm tốc có thể được xem xét trong các cơ cấu kéo, cấp liệu hoặc vận chuyển của máy đóng gói.

Cần đánh giá yêu cầu về tốc độ, tải khởi động, số lần khởi động trong một giờ và thời gian hoạt động liên tục để tránh lựa chọn động cơ không phù hợp với chu kỳ sản xuất.

7.5. Thiết bị cơ khí chuyên dụng

Sản phẩm cũng có thể được nghiên cứu sử dụng trong các cụm máy chế tạo theo yêu cầu, thiết bị cơ khí nhỏ và hệ thống truyền động được thiết kế riêng.

Để bảo đảm khả năng ứng dụng, cần đối chiếu bản vẽ lắp đặt, thông số đầu ra và khả năng phối hợp với các thiết bị điều khiển hiện có.

Các ứng dụng trên là những hướng sử dụng có thể xem xét, không đồng nghĩa động cơ đáp ứng mọi yêu cầu tải. Cần kiểm tra catalogue và thông số vận hành trước khi đưa vào thiết kế chính thức.

8. Hướng dẫn lựa chọn động cơ giảm tốc BLDC 120W

Việc lựa chọn động cơ giảm tốc không nên chỉ dựa vào điện áp và công suất. Để động cơ vận hành ổn định, cần đánh giá đồng thời các yếu tố sau.

8.1. Xác định tốc độ đầu ra

Tốc độ đầu ra cần phù hợp với tốc độ làm việc của cơ cấu máy.

Khách hàng nên xác định tốc độ yêu cầu theo vòng/phút hoặc vận tốc tuyến tính của băng tải. Từ đó, có thể lựa chọn tỷ số truyền phù hợp dựa trên tốc độ động cơ và đặc tính hộp giảm tốc.

8.2. Xác định mô-men xoắn

Mô-men xoắn quyết định khả năng tạo lực quay để vận hành tải. Với băng tải hoặc cơ cấu nâng kéo, cần tính đến tải trọng, lực ma sát, bán kính tang kéo và tải phát sinh khi khởi động.

Không nên tự suy ra mô-men xoắn chỉ từ công suất 120W khi chưa biết tốc độ đầu ra và hiệu suất truyền động.

8.3. Kiểm tra tỷ số truyền

Tỷ số truyền ảnh hưởng trực tiếp đến tốc độ đầu ra và mô-men xoắn của cụm động cơ giảm tốc.

Cần lựa chọn tỷ số truyền theo yêu cầu thực tế của thiết bị, đồng thời kiểm tra giới hạn tải, hiệu suất và điều kiện vận hành của hộp giảm tốc.

8.4. Lựa chọn bộ điều khiển BLDC

Bộ điều khiển phải tương thích với điện áp 24V DC, công suất động cơ, dòng điện làm việc và tín hiệu Hall.

Ngoài ra, cần kiểm tra các tính năng như điều chỉnh tốc độ, đảo chiều, tín hiệu điều khiển, bảo vệ quá dòng và phương pháp dừng động cơ nếu ứng dụng yêu cầu.

8.5. Kiểm tra không gian lắp đặt

Với cấu hình trục song song dạng L Size Z5, cần đối chiếu bản vẽ kỹ thuật, khoảng cách lỗ bắt vít, hướng trục và kiểu liên kết với cơ cấu truyền động.

Việc xác nhận trước các thông số cơ khí sẽ giúp hạn chế tình trạng động cơ không tương thích với thiết bị hiện có.

9. Hướng dẫn lắp đặt và vận hành

Để sử dụng động cơ giảm tốc BLDC 24V 120W hiệu quả, cần tuân thủ hướng dẫn của nhà sản xuất và các yêu cầu an toàn điện, cơ khí.

9.1. Kiểm tra trước khi lắp đặt

Trước khi lắp động cơ, cần kiểm tra tình trạng bên ngoài, trục đầu ra, hộp giảm tốc, đầu nối dây và các phụ kiện đi kèm.

Đối chiếu kích thước lắp đặt với bản vẽ kỹ thuật để bảo đảm động cơ được cố định chắc chắn và không bị lệch trục so với cơ cấu truyền động.

9.2. Sử dụng nguồn điện phù hợp

Sử dụng nguồn 24V DC đúng yêu cầu của động cơ và bộ điều khiển. Kiểm tra khả năng cấp dòng của nguồn, tiết diện dây dẫn, đầu nối và các thiết bị bảo vệ.

Không đấu trực tiếp động cơ BLDC vào nguồn điện nếu cấu hình sản phẩm yêu cầu sử dụng bộ điều khiển điện tử chuyên dụng.

9.3. Kết nối cảm biến Hall đúng sơ đồ

Đấu nối các dây nguồn động cơ, dây pha và dây tín hiệu Hall theo sơ đồ của đúng model và bộ điều khiển.

Không xác định thứ tự dây chỉ dựa vào màu sắc nếu chưa có tài liệu xác nhận. Đấu nối sai có thể khiến động cơ không khởi động, vận hành bất thường hoặc làm hỏng bộ điều khiển.

9.4. Chạy thử trước khi vận hành có tải

Sau khi hoàn thành lắp đặt và đấu nối, cần kiểm tra chiều quay, tiếng ồn, độ rung và khả năng điều khiển ở điều kiện không tải hoặc tải thử phù hợp.

Nếu phát hiện hiện tượng bất thường, cần ngắt nguồn và kiểm tra trước khi tiếp tục vận hành.

9.5. Bảo trì định kỳ

Cần kiểm tra độ chắc chắn của các vị trí bắt vít, đầu nối điện, tình trạng hộp giảm tốc và các dấu hiệu quá nhiệt hoặc tiếng ồn bất thường.

Chu kỳ bảo trì cần căn cứ vào hướng dẫn của nhà sản xuất, thời gian vận hành và điều kiện môi trường thực tế.

10. Các lỗi thường gặp và cách kiểm tra

Động cơ không khởi động

Nguyên nhân có thể liên quan đến nguồn điện, bộ điều khiển, kết nối dây pha hoặc tín hiệu Hall.

Cách kiểm tra là xác nhận điện áp cấp, kiểm tra các đầu nối và đối chiếu sơ đồ đấu dây theo tài liệu kỹ thuật.

Động cơ rung hoặc quay không ổn định

Hiện tượng này có thể xuất phát từ kết nối Hall không đúng, thứ tự dây pha không phù hợp, cài đặt bộ điều khiển hoặc tải cơ khí vượt khả năng vận hành.

Cần kiểm tra lần lượt phần điện, cấu hình điều khiển và tình trạng lắp đặt cơ khí.

Động cơ nóng bất thường

Các nguyên nhân có thể gồm tải quá lớn, dòng điện vượt giới hạn, thông gió không phù hợp hoặc chế độ vận hành không đúng yêu cầu.

Cần giảm tải nếu cần thiết, kiểm tra dòng điện thực tế và đối chiếu với thông số định mức của model.

Hộp giảm tốc phát ra tiếng ồn bất thường

Tiếng ồn có thể liên quan đến lắp đặt lệch trục, tải không phù hợp, liên kết cơ khí lỏng hoặc tình trạng bên trong hộp giảm tốc.

Cần dừng máy để kiểm tra khi tiếng ồn tăng bất thường, có rung mạnh hoặc xuất hiện dấu hiệu hư hỏng.

Không nên tiếp tục vận hành khi chưa xác định được nguyên nhân gây lỗi.

11. Vì sao nên lựa chọn CENTECH?

CENTECH cung cấp giải pháp thiết bị tự động hóa và truyền động công nghiệp, hỗ trợ khách hàng tìm kiếm sản phẩm phù hợp với yêu cầu của máy móc và dây chuyền sản xuất.

Khi lựa chọn động cơ giảm tốc BLDC hiệu ứng Hall 24V, trục song song dạng L, Size Z5 công suất 120W hãng ZD, khách hàng nên xác định rõ các yêu cầu về tốc độ, mô-men xoắn, kiểu trục, kích thước lắp đặt và bộ điều khiển.

CENTECH có thể hỗ trợ tiếp nhận thông tin ứng dụng để kiểm tra cấu hình sản phẩm, đối chiếu thông số kỹ thuật và tư vấn phương án tích hợp phù hợp.

Thông tin liên hệ:

• Đơn vị cung cấp: CENTECH

• Điện thoại: 0969 719 828

• Website: https://thietbiagv.com

Khách hàng nên cung cấp hình ảnh động cơ, mã model hoặc bản vẽ kỹ thuật nếu đang cần thay thế động cơ cũ. Đây là cơ sở quan trọng để đối chiếu chính xác thông số và hạn chế sai lệch khi đặt hàng.

12. Câu hỏi thường gặp về động cơ giảm tốc BLDC ZD 24V 120W

Động cơ giảm tốc BLDC 24V 120W có cần bộ điều khiển không?

Động cơ BLDC thông thường cần bộ điều khiển điện tử tương thích để thực hiện chuyển mạch các cuộn dây. Với dòng có cảm biến Hall, bộ điều khiển cần hỗ trợ đúng tín hiệu và sơ đồ kết nối của động cơ.

Cảm biến Hall có tác dụng gì?

Cảm biến Hall hỗ trợ xác định vị trí rotor thông qua sự thay đổi từ trường. Tín hiệu này được sử dụng để hỗ trợ bộ điều khiển thực hiện chuyển mạch điện tử phù hợp.

Size Z5 có phải là tỷ số truyền không?

Không nên đồng nhất Size Z5 với tỷ số truyền. Size Z5 là thông tin về kích cỡ hoặc phân loại sản phẩm theo quy ước của nhà sản xuất. Tỷ số truyền cần được xác nhận bằng mã model hoặc catalogue cụ thể.

Có thể điều chỉnh tốc độ động cơ không?

Khả năng điều chỉnh tốc độ phụ thuộc vào bộ điều khiển và cấu hình động cơ. Cần xác nhận bộ điều khiển tương thích và phương thức nhận lệnh tốc độ trước khi tích hợp vào hệ thống.

Động cơ có thể kết nối với PLC không?

Có thể tích hợp vào hệ thống PLC nếu bộ điều khiển động cơ hỗ trợ giao diện và tín hiệu phù hợp. Cần kiểm tra kiểu tín hiệu điều khiển, mức điện áp, sơ đồ kết nối và yêu cầu cách ly tín hiệu.

Làm thế nào để chọn đúng động cơ thay thế?

Cần đối chiếu điện áp, công suất, tốc độ đầu ra, mô-men xoắn, tỷ số truyền, kích thước lắp đặt, hướng trục và bộ điều khiển. Không nên chỉ chọn theo công suất hoặc hình dáng bên ngoài.

13. Kết luận

Động cơ giảm tốc BLDC hiệu ứng Hall 24V, trục song song (L), Size Z5 công suất 120W hãng ZD là giải pháp truyền động có thể xem xét cho các hệ thống máy móc và tự động hóa công nghiệp sử dụng nguồn điện một chiều. Sự kết hợp giữa động cơ không chổi than, cảm biến Hall và hộp giảm tốc tạo điều kiện tích hợp với các hệ thống điều khiển phù hợp.
