ĐẦU NỐI DÒNG ĐIỆN LỚN DC 175A

1. Giới thiệu đầu nối dòng điện lớn DC 175A

Đầu nối dòng điện lớn DC 175A là giải pháp kết nối nguồn điện một chiều dành cho các hệ thống cần truyền tải dòng điện lớn, chẳng hạn như hệ thống pin công nghiệp, xe nâng điện, robot tự hành AGV, AMR và các thiết bị tự động hóa. Sản phẩm được sử dụng để kết nối nguồn điện giữa pin, bộ cấp nguồn và thiết bị tiêu thụ điện, hỗ trợ quá trình lắp đặt, tháo lắp và bảo trì hệ thống.

Trong các hệ thống tự động hóa công nghiệp, đầu nối nguồn điện đóng vai trò quan trọng đối với khả năng vận hành ổn định và an toàn. Khi thiết bị sử dụng nguồn pin có công suất lớn, đầu nối cần phù hợp với dòng điện làm việc, điện áp hệ thống, tiết diện dây dẫn và điều kiện môi trường sử dụng.

Với dòng định mức được xác định theo phiên bản 175A, sản phẩm hướng đến các ứng dụng cần kết nối nguồn DC có dòng điện lớn. Thiết kế đầu nối cắm nhanh giúp thao tác kết nối thuận tiện hơn, đồng thời hỗ trợ quá trình bảo trì và thay thế thiết bị khi cần thiết.

Đầu nối dòng điện lớn DC 175A thuộc nhóm đầu nối nguồn công nghiệp. Khi lựa chọn, người dùng cần kiểm tra đúng mã sản phẩm và tài liệu kỹ thuật để xác định điện áp định mức, tiết diện dây tương thích, kích thước lắp đặt và các điều kiện vận hành được nhà sản xuất quy định.

2. Đặc điểm nổi bật của đầu nối DC 175A

2.1. Khả năng kết nối dòng điện lớn

Đầu nối DC 175A được định hướng sử dụng trong các hệ thống nguồn điện một chiều có dòng tải lớn. Việc lựa chọn đầu nối phù hợp giúp tạo kết nối điện giữa nguồn cấp và thiết bị, đáp ứng yêu cầu vận hành của các hệ thống pin và máy móc công nghiệp.

Khi sử dụng, cần phân biệt dòng điện định mức của đầu nối với dòng điện thực tế của hệ thống. Dòng tải làm việc phải nằm trong giới hạn cho phép của đầu nối và dây dẫn, đồng thời cần xét đến nhiệt độ môi trường, thời gian tải và điều kiện làm mát.

2.2. Thiết kế cắm nhanh, thuận tiện lắp đặt

Đầu nối dạng cắm giúp quá trình kết nối và tháo rời thuận tiện hơn so với phương pháp đấu nối cố định trong những ứng dụng cần thay pin hoặc bảo trì định kỳ.

Đặc điểm này hữu ích đối với các hệ thống AGV, AMR, xe nâng điện và thiết bị sử dụng pin có thể tháo lắp. Tuy nhiên, việc cắm hoặc rút đầu nối khi đang có tải chỉ được thực hiện nếu nhà sản xuất cho phép và hệ thống có biện pháp bảo vệ phù hợp.

2.3. Thiết kế không phân cực theo dòng sản phẩm

Theo mô tả của dòng đầu nối trong tài liệu sản phẩm, thiết kế có hai đầu kết nối tương đồng, hỗ trợ thao tác ghép nối thuận tiện. Tuy nhiên, cần xác nhận đúng cấu hình của phiên bản 175A trước khi đấu nối thực tế.

Không nên chỉ dựa vào hình dáng hoặc màu sắc để xác định cực điện. Người lắp đặt cần kiểm tra sơ đồ đấu dây, ký hiệu trên sản phẩm và hướng dẫn của nhà sản xuất.

2.4. Ứng dụng trong nhiều hệ thống công nghiệp

Đầu nối dòng điện lớn DC 175A có thể được xem xét cho các hệ thống sử dụng nguồn DC như pin lithium, bộ nguồn công nghiệp, xe điện và thiết bị tự động hóa. Khả năng tương thích thực tế phụ thuộc vào thông số kỹ thuật của đúng mã sản phẩm, điều kiện lắp đặt và yêu cầu của hệ thống.

- Sản phẩm tham khảo thêm: Giắc cắm xe nâng 120 A

- Video sản phẩm:

3. Thông số kỹ thuật đầu nối dòng điện lớn DC 175A

Thông số dưới đây được trình bày theo nhóm sản phẩm đầu nối DC 175A. Một số dòng đầu nối cùng mức dòng điện có thông số khác nhau, vì vậy cần đối chiếu mã hàng thực tế trước khi đưa thông số chính thức lên trang bán hàng.

Một số đầu nối cùng phân khúc trên thị trường công bố mức định mức 175A, điện áp đến 600V và hỗ trợ dây dẫn với nhiều tiết diện khác nhau. Tuy nhiên, đây là thông số tham khảo của các dòng sản phẩm cụ thể, không mặc nhiên áp dụng cho mọi đầu nối DC 175A.

Lưu ý: Không nên tự điền điện áp 600V, cấp bảo vệ IP, kích thước hoặc tiết diện dây vào thông số sản phẩm nếu chưa có datasheet đúng mã hàng.

4. Ứng dụng của đầu nối DC 175A trong hệ thống AGV và AMR

4.1. Kết nối nguồn cho robot AGV

AGV là phương tiện tự hành được sử dụng để vận chuyển hàng hóa trong nhà máy, kho hàng và dây chuyền sản xuất. Nguồn điện của AGV thường được cung cấp từ bộ pin tích hợp trên xe.

Đầu nối dòng điện lớn DC 175A có thể được xem xét cho đường kết nối nguồn pin, tùy thuộc vào dòng tải thực tế và thiết kế điện của xe. Đầu nối phù hợp giúp việc tháo lắp pin và bảo trì hệ thống nguồn thuận tiện hơn.

4.2. Ứng dụng trên robot AMR

AMR là robot di động tự hành có khả năng di chuyển linh hoạt trong môi trường làm việc. Các hệ thống này có thể sử dụng pin lithium, bộ điều khiển động cơ, cảm biến và máy tính công nghiệp.

Trong quá trình thiết kế AMR, đầu nối nguồn cần đáp ứng yêu cầu về dòng điện, độ chắc chắn của kết nối và không gian lắp đặt. Người thiết kế cần tính toán dòng điện khi robot tăng tốc, mang tải hoặc vận hành liên tục để lựa chọn đầu nối phù hợp.

4.3. Hệ thống sạc và thay pin tự động

Một số hệ thống AGV và AMR sử dụng trạm sạc hoặc cơ chế thay pin để duy trì hoạt động. Đầu nối nguồn phù hợp có thể hỗ trợ việc kết nối pin với bộ sạc hoặc thiết bị, nhưng cần kiểm tra khả năng chịu dòng sạc, số chu kỳ kết nối và yêu cầu chống cắm rút khi có tải của từng model.

Các nhà sản xuất đầu nối công nghiệp cũng cung cấp những giải pháp riêng cho hệ thống sạc và thay pin AGV/AMR, cho thấy việc lựa chọn đầu nối cần gắn với cấu hình sạc thực tế.

5. Ứng dụng trong hệ thống pin lithium và ắc quy công nghiệp

Đầu nối dòng điện lớn DC 175A có thể được sử dụng trong các hệ thống pin và ắc quy có nhu cầu truyền tải dòng điện lớn, bao gồm:

• Bộ pin lithium dùng cho thiết bị công nghiệp.

• Hệ thống pin xe nâng điện.

• Bộ pin cấp nguồn cho robot di động.

• Hệ thống lưu trữ năng lượng.

• Tủ pin và thiết bị cấp nguồn DC.

• Bộ sạc pin và hệ thống nguồn dự phòng tương thích.

Khi lựa chọn đầu nối cho pin lithium, cần kiểm tra điện áp danh định và điện áp tối đa của bộ pin, dòng sạc và dòng xả, tiết diện dây dẫn, phương án bảo vệ quá dòng và cách bố trí kết nối.

Đặc biệt, hệ thống pin có thể cung cấp dòng ngắn mạch rất lớn. Do đó, đầu nối cần được sử dụng cùng thiết bị bảo vệ phù hợp như cầu chì hoặc thiết bị đóng cắt được lựa chọn theo thiết kế điện của hệ thống.

6. Ứng dụng cho xe nâng điện và thiết bị vận chuyển công nghiệp

Xe nâng điện, xe kéo hàng và các phương tiện vận chuyển nội bộ thường sử dụng bộ pin để cấp nguồn cho động cơ truyền động và hệ thống điều khiển.

Đầu nối DC 175A có thể được xem xét cho các vị trí kết nối nguồn pin nếu dòng điện làm việc và thông số điện của đầu nối đáp ứng yêu cầu thiết bị.

Một số lợi ích khi lựa chọn đúng đầu nối gồm:

• Thuận tiện tháo lắp bộ pin khi bảo trì.

• Hỗ trợ chuẩn hóa kết nối giữa pin và thiết bị.

• Giảm thời gian thao tác khi cần thay thế cụm nguồn.

• Hỗ trợ tổ chức hệ thống dây dẫn gọn gàng hơn.

Khả năng sử dụng thực tế phụ thuộc vào cấu hình xe, dòng điện khởi động, dòng điện khi nâng tải và yêu cầu của nhà sản xuất thiết bị. Không nên chọn đầu nối chỉ dựa trên công suất động cơ hoặc dòng điện danh định mà bỏ qua dòng tải cực đại.

7. Cấu tạo và vật liệu của đầu nối dòng điện lớn

Đầu nối nguồn DC cắm nhanh thường bao gồm phần vỏ cách điện và các tiếp điểm dẫn điện. Tùy theo thiết kế, sản phẩm còn có thể sử dụng cơ cấu giữ tiếp điểm, đầu nối dây dạng bấm cos và các chi tiết hỗ trợ định vị khi ghép nối.

7.1. Phần vỏ cách điện

Vỏ đầu nối có nhiệm vụ giữ các tiếp điểm đúng vị trí và tạo lớp cách điện giữa các cực. Vật liệu, khả năng chịu nhiệt, độ bền cơ học và khả năng chống cháy cần được xác định theo tài liệu kỹ thuật của từng model.

7.2. Tiếp điểm dẫn điện

Tiếp điểm là bộ phận trực tiếp truyền tải dòng điện giữa hai đầu nối. Điện trở tiếp xúc, lực ép tiếp điểm và chất lượng bề mặt dẫn điện ảnh hưởng đến mức tổn hao điện và nhiệt độ tại điểm kết nối.

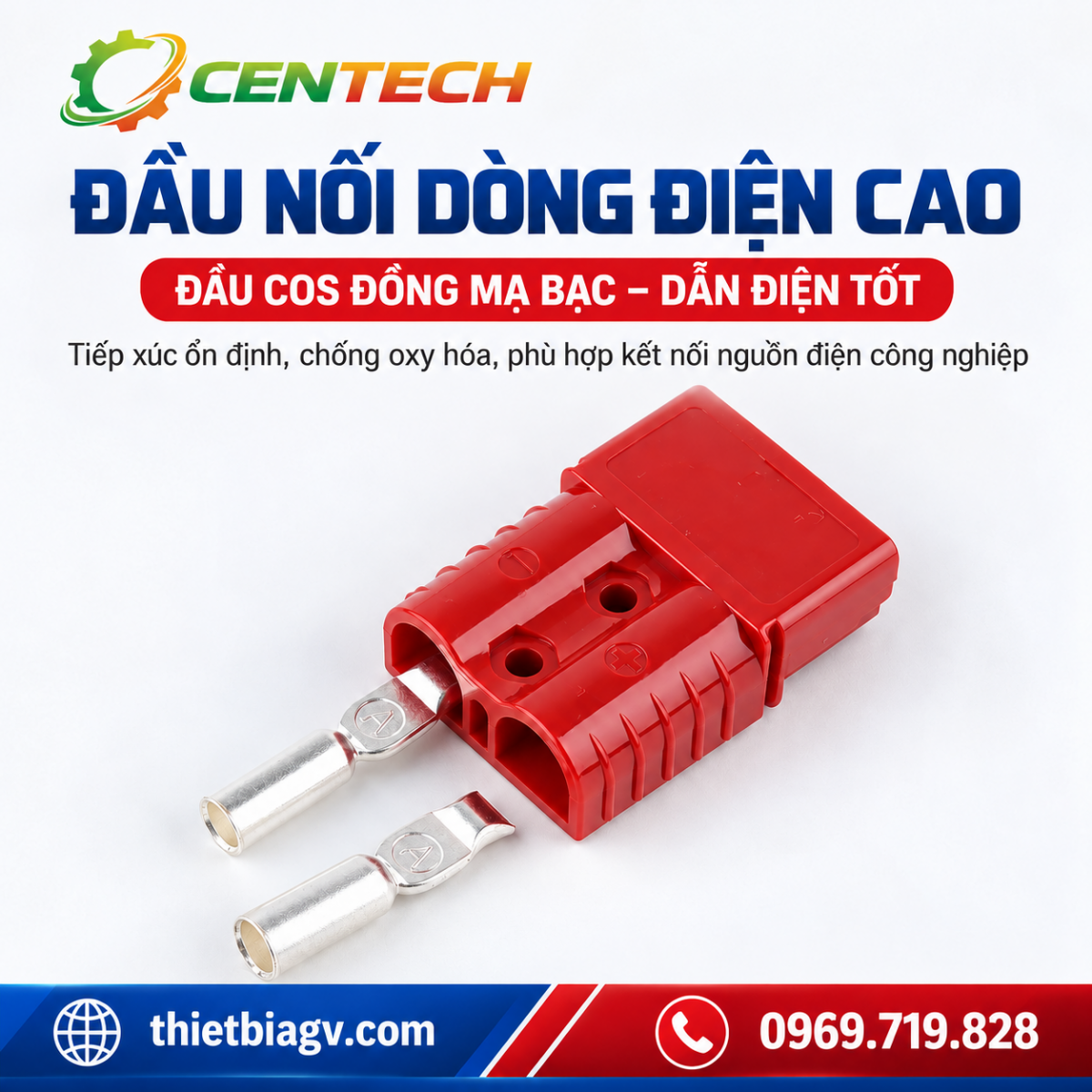

Một số đầu nối công nghiệp sử dụng tiếp điểm đồng mạ bạc để hỗ trợ dẫn điện và giảm điện trở tiếp xúc. Đây là đặc điểm của một số dòng sản phẩm cụ thể, không thể mặc định mọi đầu nối 175A đều có cùng vật liệu.

7.3. Cơ cấu giữ và ghép nối

Cơ cấu ghép nối cần giữ hai đầu kết nối ổn định trong quá trình sử dụng. Khi lựa chọn đầu nối cho thiết bị di động, nên xem xét độ chắc chắn của kết nối, rung động trong quá trình vận hành và số chu kỳ cắm rút theo yêu cầu thực tế.

8. Ưu điểm khi sử dụng đầu nối DC 175A phù hợp

8.1. Hỗ trợ kết nối nguồn dòng lớn

Đầu nối được lựa chọn đúng định mức giúp đáp ứng yêu cầu truyền tải điện của hệ thống trong giới hạn kỹ thuật cho phép.

8.2. Thuận tiện trong quá trình bảo trì

Thiết kế cắm nhanh có thể giúp rút ngắn thao tác kết nối khi cần tháo pin hoặc thay thế thiết bị, với điều kiện tuân thủ hướng dẫn vận hành an toàn.

8.3. Hỗ trợ chuẩn hóa hệ thống điện

Việc sử dụng đầu nối đúng loại và đúng cấu hình giúp hệ thống dây dẫn được bố trí nhất quán, thuận tiện hơn khi kiểm tra và bảo trì.

8.4. Phù hợp với nhiều nhóm thiết bị

Đầu nối DC dòng lớn có thể được xem xét cho các ứng dụng pin công nghiệp, xe nâng điện, AGV, AMR và thiết bị cấp nguồn DC. Mỗi ứng dụng vẫn cần được kiểm tra về dòng điện, điện áp, môi trường và yêu cầu lắp đặt.

9. Cách lựa chọn dây dẫn cho đầu nối 175A

Tiết diện dây dẫn là yếu tố quan trọng khi thiết kế hệ thống điện dòng lớn. Dây dẫn không phù hợp có thể gây sụt áp, phát nhiệt và làm giảm độ tin cậy của hệ thống.

Khi lựa chọn dây cho đầu nối DC 175A, cần xem xét:

1. Dòng điện làm việc: Xác định dòng điện liên tục và dòng điện cực đại của thiết bị.

2. Chiều dài dây: Dây càng dài thì sụt áp càng cần được xem xét.

3. Điều kiện lắp đặt: Dây đi trong máng kín, bó nhiều dây hoặc môi trường nhiệt độ cao có thể cần hiệu chỉnh khả năng tải dòng.

4. Loại dây và vật liệu dẫn điện: Kiểm tra thông số của dây và giới hạn đấu nối do nhà sản xuất quy định.

5. Khả năng tương thích với đầu nối: Đầu cos hoặc đầu dây phải phù hợp với thiết kế tiếp điểm và phương pháp đấu dây của sản phẩm.

Không nên xác định tiết diện dây chỉ dựa vào dòng điện 175A. Cần đối chiếu bảng tải dòng của dây, tiêu chuẩn áp dụng và tài liệu kỹ thuật của đầu nối. Sau khi lắp đặt, cần kiểm tra độ chắc chắn của mối nối và nhiệt độ tại điểm kết nối trong điều kiện tải thực tế.

10. Màu sắc và cách phân biệt đầu nối

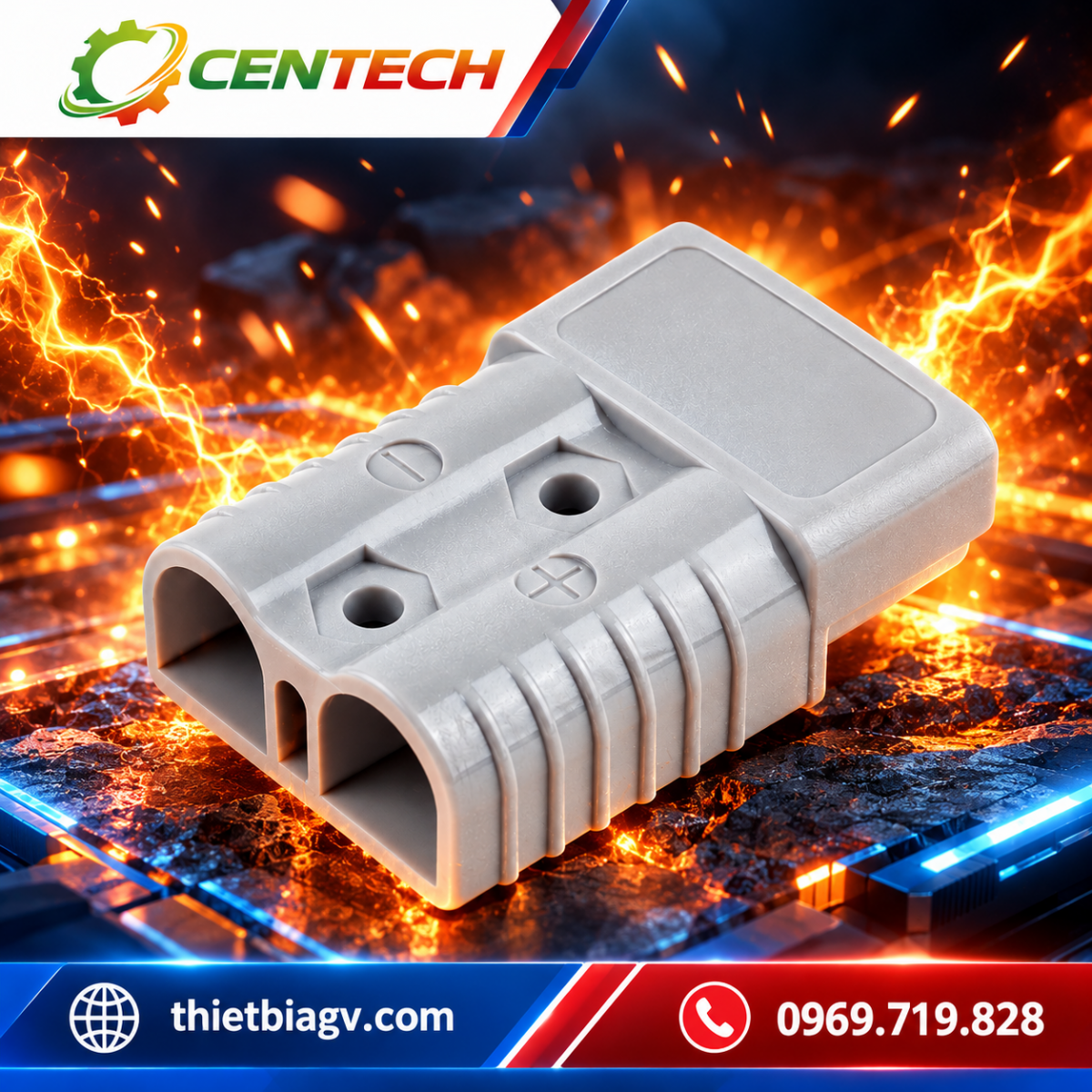

Các dòng đầu nối dòng điện lớn có thể được cung cấp với nhiều màu sắc như đỏ, xám hoặc đen, tùy nhà sản xuất và mã sản phẩm.

Màu sắc có thể hỗ trợ nhận diện trong quá trình lắp đặt và quản lý thiết bị. Tuy nhiên, không nên sử dụng màu sắc làm căn cứ duy nhất để xác định điện áp hoặc cực tính.

Trước khi kết nối, cần kiểm tra:

• Ký hiệu cực điện trên vỏ đầu nối.

• Sơ đồ đấu dây của hệ thống.

• Mã sản phẩm và loại đầu ghép tương thích.

• Điện áp định mức của đầu nối.

• Yêu cầu về cực tính và hướng ghép nối.

Không ghép nối các sản phẩm khác mã chỉ vì hình dáng bên ngoài tương tự. Cần xác nhận tính tương thích cơ khí và điện trước khi đưa vào sử dụng.

11. Hướng dẫn lắp đặt và sử dụng đầu nối DC 175A

Bước 1: Kiểm tra thông số sản phẩm

Xác nhận mã sản phẩm, dòng điện, điện áp, loại dây tương thích và sơ đồ đấu nối. Kiểm tra vỏ đầu nối, tiếp điểm và các chi tiết cơ khí trước khi lắp đặt.

Bước 2: Chuẩn bị dây dẫn

Chọn dây theo dòng tải và điều kiện lắp đặt. Cắt và tuốt dây đúng kích thước, tránh làm hỏng lõi dẫn điện hoặc để các sợi dây thừa gây chạm chập.

Bước 3: Đấu nối tiếp điểm

Sử dụng đúng loại đầu cos và dụng cụ bấm cos theo hướng dẫn của nhà sản xuất. Nếu đầu nối yêu cầu phương pháp đấu dây khác, cần thực hiện theo tài liệu kỹ thuật tương ứng.

Bước 4: Kiểm tra kết nối

Kiểm tra độ chắc chắn của đầu dây, vị trí tiếp điểm và tình trạng cách điện. Đảm bảo các cực được đấu đúng sơ đồ trước khi cấp nguồn.

Bước 5: Kiểm tra vận hành

Sau khi hoàn tất lắp đặt, kiểm tra kết nối trong điều kiện vận hành phù hợp. Theo dõi các dấu hiệu bất thường như phát nhiệt, đổi màu, mùi khét hoặc kết nối lỏng.

Cảnh báo an toàn: Không cắm hoặc rút đầu nối khi đang có tải nếu sản phẩm không được thiết kế và cho phép thao tác đó. Trước khi bảo trì, cần ngắt nguồn và thực hiện quy trình cô lập năng lượng theo yêu cầu của hệ thống.

12. Những lưu ý khi sử dụng đầu nối dòng điện lớn DC 175A

Để hệ thống hoạt động ổn định và giảm nguy cơ hư hỏng, cần chú ý các vấn đề sau:

• Không sử dụng đầu nối vượt quá dòng điện hoặc điện áp định mức.

• Không sử dụng dây dẫn có tiết diện nhỏ hơn yêu cầu kỹ thuật.

• Không để tiếp điểm bẩn, oxy hóa hoặc bị biến dạng.

• Không tiếp tục sử dụng đầu nối có dấu hiệu cháy xém, nóng bất thường hoặc lỏng tiếp điểm.

• Không tự ý thay đổi cấu trúc đầu nối hoặc phương pháp đấu dây.

• Sử dụng cầu chì, thiết bị đóng cắt và phương án bảo vệ phù hợp.

• Kiểm tra định kỳ tình trạng đầu nối trong các hệ thống vận hành liên tục.

• Xác nhận cấp bảo vệ và khả năng chịu môi trường nếu thiết bị làm việc trong khu vực có bụi, độ ẩm hoặc rung động.

Đối với hệ thống AGV, AMR và pin công nghiệp, việc kiểm tra đầu nối nên được đưa vào quy trình bảo trì định kỳ cùng với kiểm tra dây dẫn, bộ pin và các thiết bị bảo vệ nguồn.

13. CENTECH cung cấp giải pháp đầu nối và thiết bị tự động hóa công nghiệp

CENTECH cung cấp giải pháp thiết bị phục vụ lĩnh vực tự động hóa công nghiệp, hệ thống AGV, AMR và các ứng dụng kết nối nguồn điện. Khi lựa chọn đầu nối dòng điện lớn DC 175A, khách hàng nên xác định rõ nhu cầu sử dụng để đối chiếu đúng sản phẩm và thông số kỹ thuật.

Các thông tin nên chuẩn bị khi yêu cầu tư vấn gồm:

• Dòng điện làm việc của hệ thống.

• Điện áp nguồn DC.

• Loại thiết bị sử dụng: AGV, AMR, xe nâng điện, bộ pin hay tủ nguồn.

• Loại dây dẫn và tiết diện dây dự kiến.

• Không gian lắp đặt và kiểu kết nối mong muốn.

• Hình ảnh hoặc mã sản phẩm hiện tại nếu cần thay thế.

Việc cung cấp đầy đủ thông tin giúp quá trình kiểm tra tính tương thích và lựa chọn đầu nối phù hợp thuận tiện hơn.
