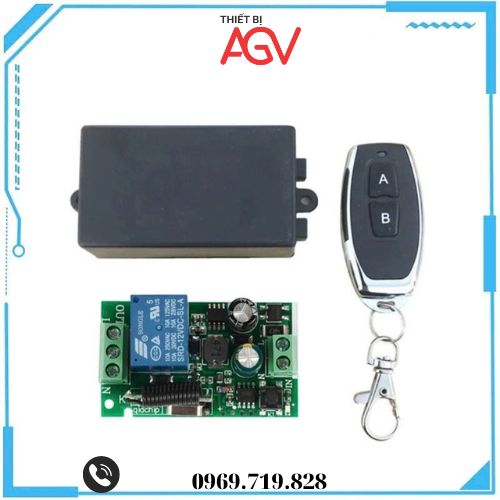

Mạch RF 433Mhz Điều Khiển Thiết Bị 1 Kênh 220VAC Kèm Công Tắc

Hướng Dẫn Sử Dụng Thiết Bị Điều Khiển Từ Xa Qua Sóng RF 433Mhz

Ứng dụng điều khiển:

Thiết bị hỗ trợ bật/tắt từ xa các thiết bị như: đèn chiếu sáng, khóa cửa điện tử, máy bơm nước… thông qua sóng RF tiện lợi.

Thông số kỹ thuật:

• Nguồn điện đầu vào: 220V AC

• Tần số hoạt động: 433Mhz

• Phạm vi điều khiển: Lên đến 100m trong điều kiện không gian mở

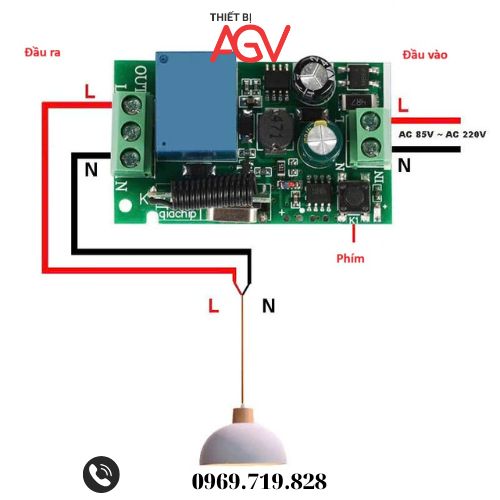

Hướng dẫn đấu nối:

• L: Dây pha (nóng) vào

• N: Dây trung tính vào

• OUT L: Dây pha ra thiết bị

• OUT N: Dây trung tính ra thiết bị

•



Cách xóa và đồng bộ mã điều khiển:

1. Xóa mã điều khiển:

Nhấn nút “KEY” liên tiếp 8 lần, đèn LED sẽ tắt rồi bật nhấp nháy 7 lần và tắt hẳn – báo hiệu việc xóa toàn bộ mã đã thành công.

2. Đồng bộ điều khiển (khớp mã):

• Nhấn nút K1, đèn LED sáng lên báo hiệu hệ thống đã sẵn sàng tiếp nhận mã.

• Nhấn nút trên điều khiển từ xa cần đồng bộ. Khi đèn LED nhấp nháy trong 3 giây và tắt, quá trình học mã đã hoàn tất.

Các chế độ điều khiển hỗ trợ:

• Nhấn 1 lần: Chế độ giữ nút (momentary)

• Nhấn 2 lần: Bật/tắt bằng một nút duy nhất

• Nhấn 3 lần: Bật và tắt bằng hai nút riêng biệt

3. Kiểm tra kết nối:

Sau khi đồng bộ thành công, nhấn nút điều khiển từ xa, cổng xuất D0 sẽ ở trạng thái hoạt động (mức cao).

Lưu ý khi đấu nối và thử nghiệm:

1. Đảm bảo kiểm tra kỹ lưỡng sơ đồ đấu dây theo đúng chức năng bạn muốn sử dụng trước khi cấp nguồn. Tuyệt đối không thử khi chưa kiểm tra đầy đủ.

2. Sau khi đấu dây đúng cách, tiến hành cấp nguồn cho thiết bị.

3. Nhấn nút trên điều khiển từ xa để kiểm tra khả năng hoạt động. Nếu thiết bị phản hồi đúng, hệ thống đã sẵn sàng để sử dụng.

Một số lưu ý quan trọng:

1. Mã có thể được xóa hoặc thêm mới bất kỳ lúc nào. Khi đang hoạt động, thiết bị cho phép đồng bộ mã mới trong 16 giây. Sau thời gian này, hệ thống sẽ tự thoát chế độ học.

2. Trước lần sử dụng đầu tiên, hãy xóa mã mặc định để tránh xung đột.

3. Bộ nhớ hỗ trợ tối đa 16 mã điều khiển. Khi thêm mã thứ 17, mã đầu tiên sẽ bị xóa.

4. Chỉ sử dụng điều khiển từ xa đã qua đồng bộ với thiết bị – các loại điều khiển phổ thông chưa mã hóa có thể gây nhiễu.

5. Tránh đặt thiết bị gần nguồn phát sóng mạnh hoặc thiết bị gây nhiễu điện từ.

6. Sử dụng đúng cách để đảm bảo tuổi thọ thiết bị và tránh nguy cơ mất an toàn.
